Substrat :
Large gamme d'encres conductrices au carbone pour sérigraphie pour divers interrupteurs à membrane électroniques sur substrats polyester traités et non traités, en particulier les encres polyester traitées adhèrent bien aux premières couches, comme les encres UV et les encres isolantes. Peut également être utilisé sur d'autres substrats, tels que le polyimide, le PVC, le PET, le PC, l'ABS, les substrats de circuits imprimés rigides, les circuits imprimés ou similaires ;
Équipement d'impression :
L'encre conductrice au carbone pour sérigraphie est conductrice pour déterminer le poids du film, peut être utilisé un tamis artificiel de 250 à 300 mailles, mais la résistance variera avec l'objectif du changement de réseau, et le raclage correspondant avec un tamis en polyester donnera de meilleurs résultats.
L'encre conductrice au carbone peut être utilisée directement dans la plupart des cas. Si vous souhaitez réduire la viscosité, vous pouvez ajouter un peu de diluant, mais pas plus de 5 %, sinon cela réduira le poids sec et augmentera la résistance.
Séchage : 130 °C pendant 5 à 15 minutes
Conservation : 25 °C
Conseil : Veuillez mélanger environ 10 minutes avant d'utiliser cette encre.
1. Spécifications des tests physico-chimiques et électriques
Tableau
| Article |
Spécification |
Remarques |
| Couleur |
Argent / Noir |
Argent pour haute conductivité ; carbone noir pour circuits à résistance moyenne |
| Viscosité (25 °C Brookfield) |
70000-80000 cPs |
Pâte thixotrope pour sérigraphie ; mélanger complètement 10 min avant utilisation Alibaba |
| Teneur en solides |
43-45 % |
Liant solvant + charge conductrice argent-carbone Alibaba |
| Résistance surfacique (cible) |
75 Ω/sq |
Épaisseur du film sec 25 µm, durci à 130 °C pendant 10 min ; la résistance varie avec le tamis et l'épaisseur du film |
| Brillance à 60° (finition argentée) |
62-68 GU |
Surface imprimée conductrice gris argenté métallique |
| Tamis d'écran recommandé |
Tamis polyester 250-300 mailles |
Ajuster le nombre de mailles pour ajuster l'épaisseur du film sec et la valeur de résistance |
| Condition de durcissement |
Four à air chaud forcé à 130 °C, 5-15 min |
Ne pas durcir en dessous de 110 °C ; un durcissement incomplet entraînera une résistance plus élevée |
| Ratio d'ajout de diluant max. |
≤ 5 % en poids |
Un excès de diluant augmentera considérablement la résistance surfacique |
| Adhérence (test de quadrillage ASTM D3359) |
Grade 4-5 |
Sur substrats PET / PI / PVC |
2. Méthode d'impression compatible Recherche rapide et compatibilité des substrats
Compatibilité de la méthode d'impression
Tableau
| Méthode d'impression |
Compatibilité |
Remarques |
| Sérigraphie |
✅ Fortement recommandé |
Processus principal pour les motifs de circuits conducteurs |
| Impression offset à feuilles |
❌ Non adapté |
La viscosité de la pâte n'est pas adaptée au système de rouleaux offset |
| Impression flexographique |
❌ Non adapté |
Non formulé pour le transfert par rouleau anilox |
| Typographie / Impression en relief |
❌ Non adapté |
Incompatibilité de la rhéologie de l'encre |
| Héliogravure |
❌ Non adapté |
Impossible de maintenir une distribution stable des charges conductrices |
Liste de compatibilité des substrats
Tableau
| Type de substrat |
Compatibilité |
Remarques |
| Film polyester PET traité / non traité |
✅ Excellent |
Interrupteur à membrane, circuit imprimé flexible (substrat principal) |
| Film haute température polyimide (PI) |
✅ Bon |
Circuit flexible résistant aux hautes températures |
| Feuille plastique PVC / PC / ABS |
✅ Bon |
Capteur plastique et étiquette électronique |
| Carte PCB rigide |
✅ Conditionnel |
Pour l'impression de traces conductrices de surface |
| Papier / carton |
⚠️ Conditionnel |
Uniquement pour le marquage conducteur anti-contrefaçon à faible courant ; faible endurance au pliage |
| Feuille de métal |
❌ Non recommandé |
Risque de corrosion galvanique entre l'encre argent-carbone et le métal de base |
3. Guide de sélection des spécifications d'emballage (1 kg / 5 kg / 18 kg), stockage et durée de conservation
Tableau
| Spécification d'emballage |
Description |
Scénario le plus adapté |
| Boîte en fer scellée de 1 kg (stock standard) |
Boîte en fer blanc de marque CERES-YT-581 ; 12 boîtes par carton d'exportation |
Essai d'échantillon, production de circuits électroniques en petits lots ; MOQ 1 kg |
| Seau métallique de 5 kg |
Consommation d'atelier de volume moyen |
Production quotidienne d'une usine de circuits flexibles de taille moyenne |
| Seau métallique scellé de 18 kg |
Emballage industriel en vrac de grande capacité |
Ligne de fabrication continue de masse |
| Emballage privé OEM |
Autocollant personnalisé et carton d'exportation personnalisé |
Client revendeur et marque ; MOQ OEM 60 kg |
Condition de stockage et durée de conservation
Tableau
| Article |
Spécification |
| Température de stockage |
15-25 °C ; éviter strictement les entrepôts à haute température >30 °C, loin des sources de chaleur |
| Humidité relative |
40-65 % HR ; entrepôt sec et ventilé, tenir à l'écart des flammes nues (encre inflammable à base de solvant) |
| Exigence d'étanchéité |
Garder les boîtes hermétiquement fermées pour éviter la volatilisation du solvant et la sédimentation des charges. Bien mélanger avant chaque utilisation après ouverture. |
| Durée de conservation |
6 mois pour l'emballage d'origine non ouvert dans des conditions de stockage standard Alibaba |
| Suggestion d'utilisation de boîte ouverte |
Consommer entièrement dans les 2-3 mois suivant l'ouverture ; une longue période de repos entraîne une sédimentation importante de la poudre conductrice, il faut bien remélanger avant utilisation. |
Attention : Si l'encre présente un épaississement irréversible, une agglomération ou une stratification évidente des charges avant la date de péremption en raison d'un stockage inapproprié, cesser l'utilisation.
4. Tableau des données mesurées de la valeur de résistance (variable selon l'épaisseur du film sec)
Tableau
| Épaisseur du film sec |
Résistance surfacique moyenne mesurée (après durcissement à 130 °C pendant 10 min) |
Remarques |
| 20 µm |
90-110 Ω/sq |
Film plus fin → résistance plus élevée |
| 25 µm (processus cible) |
65-85 Ω/sq (nominal 75 Ω/sq) |
Fenêtre de processus de production recommandée |
| 30 µm |
50-70 Ω/sq |
Film plus épais → résistance plus faible, coût d'encre plus élevé |
Note : La résistance réelle sera également affectée par le tamis, la pression de la racle, le flux d'air du four et l'énergie de surface du substrat ; un test avant production est obligatoire.
5. Instruction complète de détection anti-contrefaçon (à l'œil nu / UV / IR / Magnétique / Test électrique)
Cette encre conductrice argent-carbone YT-581 est principalement une encre fonctionnelle conductrice. Elle peut être utilisée pour des marques anti-contrefaçon de circuits conducteurs (étiquette de sécurité de type circuit).
- À l'œil nu (lumière du jour) : Trace visible gris argenté métallique ; le motif gris argenté peut être vu directement, pas une encre furtive entièrement invisible.
- Détection par lumière UV : La formule standard n'a pas de propriété fluorescente UV. Une double fonction UV-fluorescente est disponible sur demande.
- Détection infrarouge IR : La version standard n'a pas de caractéristique spéciale d'absorption IR / de réflexion IR ; la réponse IR peut être personnalisée.
- Détection magnétique : La formule standard argent-carbone ne contient aucune poudre magnétique ; ne peut pas déclencher de détecteur magnétique ; un additif de charge magnétique est disponible pour un grade de sécurité personnalisé.
- Détection de sécurité principale — Test de résistance électrique (authentification primaire) : Utiliser un multimètre / détecteur de résistance pour mesurer la résistance surfacique de la trace imprimée ; une marque authentique présente une valeur de résistance proche de 75 Ω/sq ; une encre de substitution anti-contrefaçon affichera des données de résistance complètement déviantes.
Astuce de sécurité : Pour les projets de sécurité de haut niveau, combinez cette encre conductrice avec de la micro-impression ou de l'encre optiquement variable (OVI) pour construire un système anti-contrefaçon à plusieurs niveaux.
6. Scénario d'application et affichage de cas réels
- Électronique d'interrupteurs à membrane flexibles : Clavier à membrane d'appareils électroménagers, circuit imprimé de capteur tactile.
- Capteur flexible imprimé et étiquette électronique : Capteur flexible basse consommation pour emballage intelligent.
- Étiquette conductrice anti-contrefaçon : Étiquettes de sécurité spéciales vérifiées par un instrument de mesure de résistance (pour la protection de marque de produits de grande valeur).
- Marque de sécurité auxiliaire pour certificats et documents : Trace conductrice intégrée dans les certificats ; authenticité vérifiée par mesure de résistance au multimètre.
Note : Ne convient pas à l'impression de billets de banque ; conçu pour les interrupteurs à membrane, les circuits flexibles et les étiquettes de sécurité de marque.

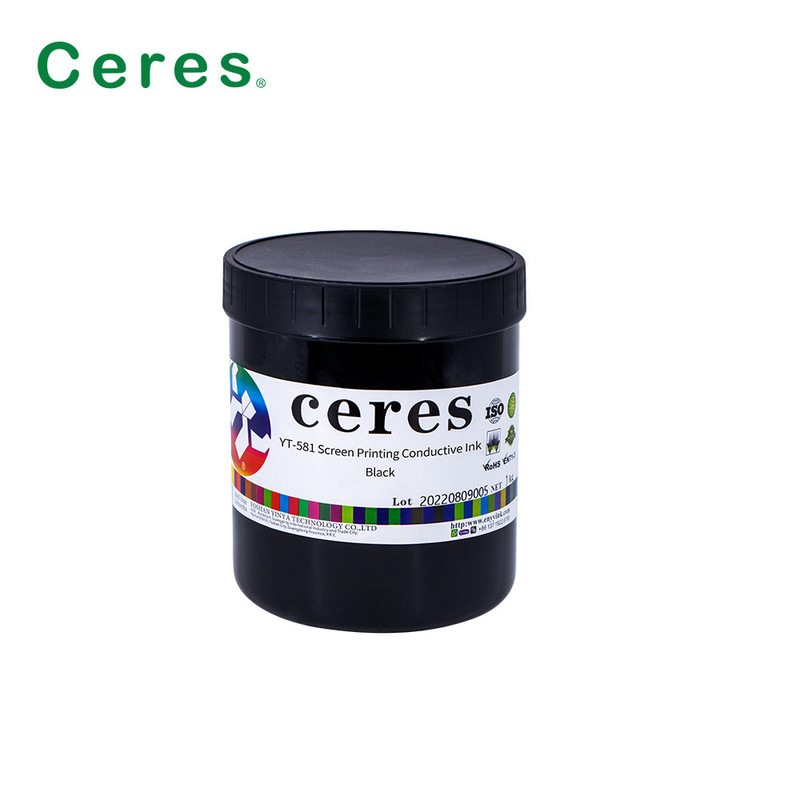

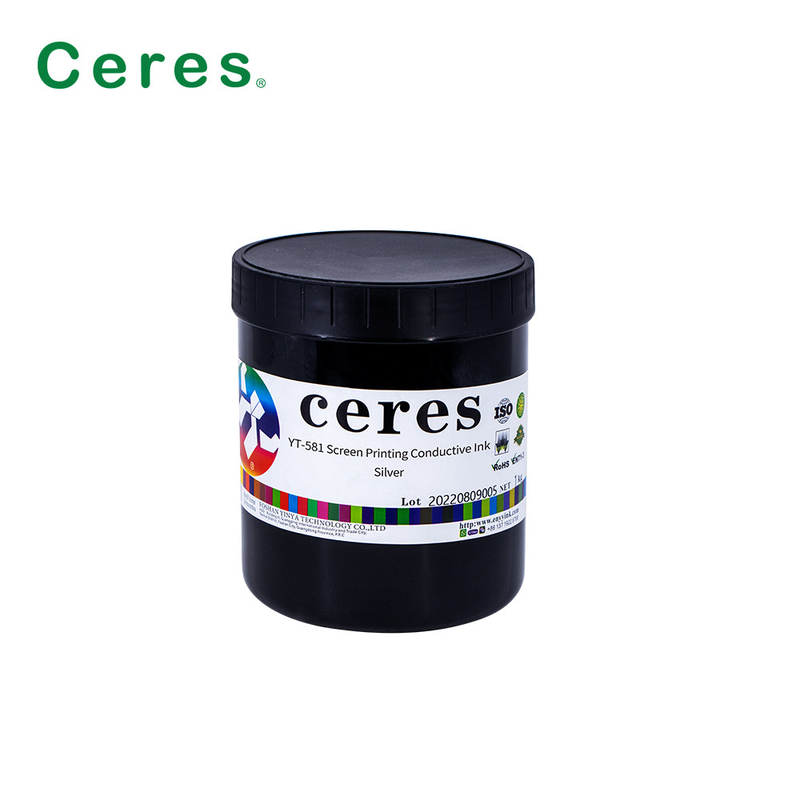

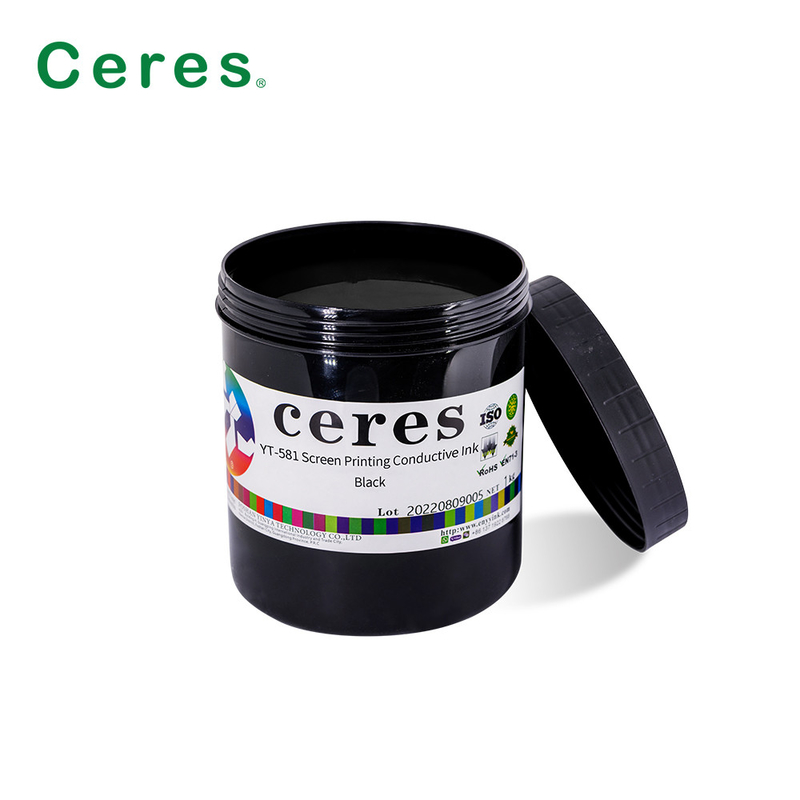

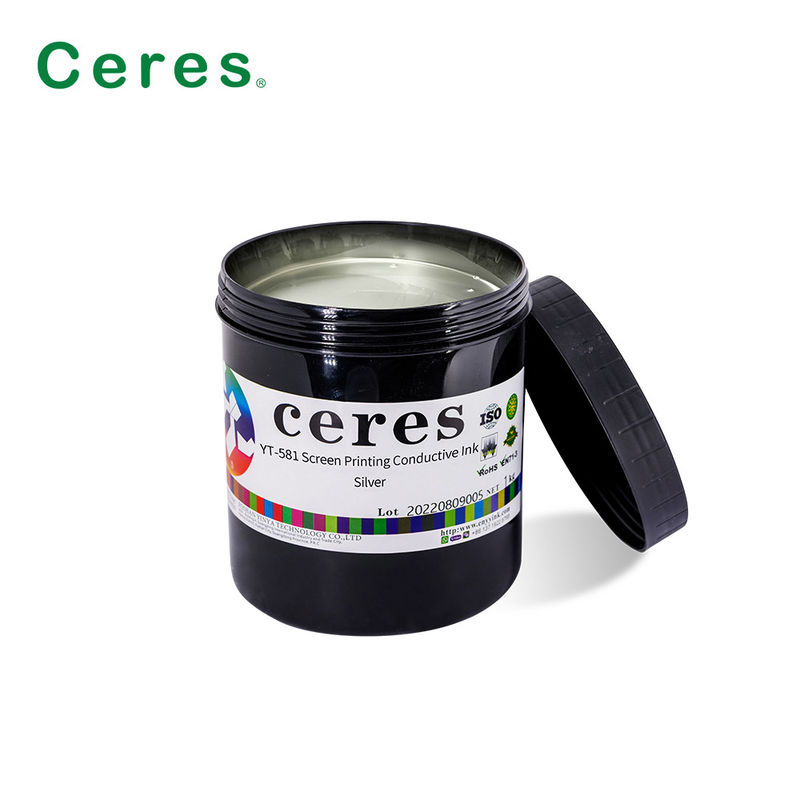

7. Photos réelles du produit et notes sur l'image de l'emballage (≥ 5 images)
8. FAQ Questions fréquemment posées
Q1 : Quel est le MOQ ? R : La quantité minimale de commande est de 1 kg. Échantillon de test en petits lots disponible pour essai de presse ; fret de l'échantillon à la charge du client.
Q2 : Quel est le délai de livraison ? R : Marchandises en stock : expédiées dans les 3 jours ouvrables après confirmation du paiement. Formule personnalisée / marchandises avec étiquette privée OEM : 14-18 jours ouvrables.
Q3 : Quel service de personnalisation pouvez-vous fournir ? R : Ajustement de la valeur de résistance surfacique cible ; ajout de composants fonctionnels UV-fluorescents / magnétiques / IR réactifs ; étiquette privée OEM et emballage personnalisé en carton ; réglage du rapport carbone noir / charge argentée.
Q4 : Options de logistique et d'expédition ? R : L'encre appartient aux produits chimiques liquides. Courrier international : FedEx, TNT, DHL, UPS, EMS. Commandes en gros de grand volume, choisissez le fret maritime ou le fret aérien. Conditions de paiement : T/T, Western Union, Paypal.
Q5 : La résistance surfacique mesurée est-elle beaucoup plus élevée que la cible de 75 Ω/sq ? R : Vérifiez : 1) Température / temps de durcissement insuffisant ; 2) Encre trop diluée avec du diluant (> 5 %) ; 3) Épaisseur du film sec imprimé trop fine ; 4) Sédimentation de la charge conductrice de l'encre, pas suffisamment mélangée avant l'impression. Ajustez les paramètres du processus en conséquence.
Q6 : Mauvaise adhérence sur substrat PET ? R : Confirmez que le PET est traité par corona ; vérifiez la condition de durcissement du four ; faites correspondre le paramètre de tamis recommandé.
Q7 : Puis-je mélanger cette encre conductrice argent-carbone avec une encre CMJN ordinaire pour sérigraphie ? R : Strictement déconseillé. Le mélange détruira le réseau de charges conductrices et provoquera une augmentation rapide de la résistance ou une perte totale de conductivité. Si le mélange est inévitable, effectuez d'abord un test complet de performance électrique en laboratoire.
9. Tableau comparatif des concurrents
Tableau
| Article de comparaison |
Encre conductrice argent-carbone CERES YT-581 |
Encre conductrice argent-carbone économique générale domestique |
Encre conductrice premium importée pour sérigraphie |
| Résistance surfacique cible |
75 Ω/sq (@ 25 µm film sec) ; faible déviation de résistance |
Large fluctuation de résistance d'un lot à l'autre |
Contrôle précis de la tolérance de résistance |
| Système de charges conductrices |
Charge composite argent-carbone ; réseau conducteur stable après durcissement |
Dispersion inégale des charges ; dérive de résistance facile |
Charge composite argent de haute pureté |
| Performance d'adhérence |
Grade 4-5 quadrillage sur PET / PI |
Grade 2-3 ; décollement partiel facile |
Excellente adhérence de grade 5 |
| Finition argentée métallique brillante |
Effet métallique argenté gris stable de 62-68 GU |
Gris foncé mat, faible effet visuel métallique |
Apparence argentée métallique fine |
| Condition de durcissement recommandée |
130 °C 5-15 min ; fonctionne pour four à air chaud forcé |
Nécessite une température de durcissement plus élevée ≥ 140 °C |
Large latitude de processus de durcissement |
| Certification |
RoHS, EN71-3, test de plomb total, MSDS disponible |
Documents de certification partiels manquants |
Système complet de certification de qualité électronique |
| Niveau de prix |
Rentable milieu de gamme |
Entrée de gamme à bas prix |
Prix premium élevé |
| Avantages clés |
Valeur de résistance cible stable de 75 Ω/sq ; bonne adhérence sur substrats flexibles PET/PI/PVC ; peut être appliquée pour l'électronique flexible et les étiquettes conductrices anti-contrefaçon ; substitut économique pour l'encre conductrice importée |
Faible coût d'acquisition ; déviation de résistance importante d'un lot à l'autre, performance conductrice instable |
Performance électrique de premier ordre, coût d'acquisition élevé |
Point de vente clé : Encre conductrice pour sérigraphie argent-carbone à base de solvant YT-581, résistance surfacique nominale de 75 Ω/sq ; bonne adhérence pour les substrats flexibles PET, PI, PVC, adaptée à l'impression d'interrupteurs à membrane, de circuits flexibles, de capteurs imprimés et d'étiquettes de sécurité de type conducteur.
10. Cas clients et témoignages
- Usine d'électronique flexible d'Asie du Sud-Est Utilisée pour l'impression de circuits de claviers d'interrupteurs à membrane d'appareils électroménagers. Valeur de résistance stable après durcissement thermique, performance constante en production de sérigraphie de masse.
- Convertisseur d'emballage intelligent du Moyen-Orient Appliquée pour des étiquettes de sécurité conductrices anti-contrefaçon sur des emballages cosmétiques de grande valeur ; authenticité vérifiée par détection de résistance au multimètre.
- Imprimerie d'étiquettes de sécurité d'Amérique du Sud Convient pour les travaux de capteurs flexibles en petits lots et les marques de sécurité auxiliaires pour certificats ; compatible avec les équipements de sérigraphie grand public.
Citation de retour client : « L'encre conductrice argent-carbone YT-581 de 75 ohms nous offre une performance de résistance surfacique stable pour nos projets d'interrupteurs à membrane et d'étiquettes de sécurité. Bonne adhérence sur substrat PET, c'est une alternative fiable et économique à l'encre conductrice importée. »
Informations de base sur le produit de la page d'origine
- Lieu d'origine : Chine - Nom de marque : Ceres, YY - Numéro de modèle : YT-581 - Type d'encre : Encre de sérigraphie conductrice à base de solvant - Couleur : Argent / Noir - MOQ : 1 Kilogramme - Emballage : 1 kg/boîte, 12 boîtes/carton - Capacité d'approvisionnement : 1 Tonne par Mois - Délai de livraison : dans les 3 jours ouvrables après confirmation du paiement - Conditions de paiement : T/T, Western Union, Paypal
